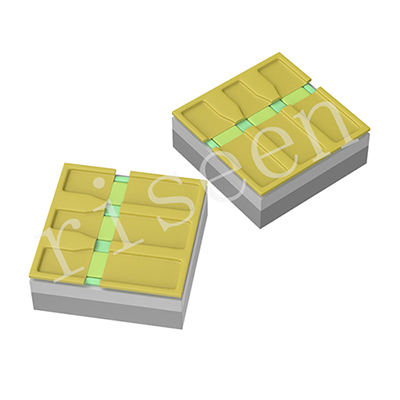

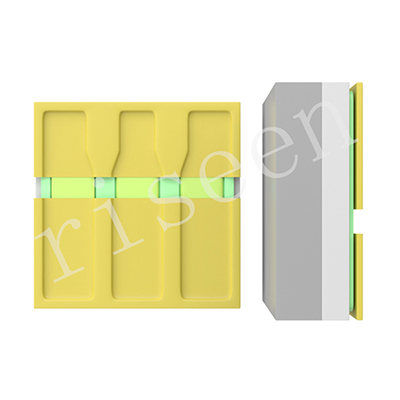

我們都知道LED芯片制造起來十分復雜，今天小編來給大家簡單講講LED芯片的制造工藝流程，讓您看看這個核心器件是如何制作的。

從基底開始：長“晶體”的第一步

LED芯片的生命從一塊**襯底**開始。常見的襯底材料有藍寶石（Al?O?）、碳化硅（SiC）和硅（Si）。

不同襯底價格和性能差別挺大，比如藍寶石便宜但導熱差，SiC貴但導熱好。

這塊襯底其實就像蓋房子的地基，后面的外延層要長在它上面。一般芯片廠會先做清洗、拋光，確保表面干凈、平整，不然后面長出來的晶體會“歪”。

外延生長：

接下來最關鍵的一步MOCVD外延生長。

這個環節幾乎決定了芯片的亮度、波長、效率。簡單說，就是用化學氣相沉積技術，在襯底上長一層層半導體薄膜，比如GaN（氮化鎵）、InGaN（銦鎵氮）、AlGaN（鋁鎵氮）等。

這些材料層厚度只有幾百納米到幾微米，但要層層精確控制。外延爐里的溫度、氣體比例、壓力都得調得非常細。一點偏差，光的波長就會飄，產品良率就低。

光電結構形成：PN結的建立

外延長好之后，會形成一個多層結構，其中包含P型層、N型層和有源層。

有源層就是LED發光的“核心區域”，電子和空穴在這里復合發光。波長、亮度都跟這層材料的成分直接相關。

芯片制程：刻蝕、金屬化、電極制作

每個步驟都關系到芯片發光均勻度和壽命。比如金屬層厚度不均，會導致電流集中、局部過熱，發光點就容易燒壞。

切割與檢測：從晶圓到微小芯片

當整片晶圓（通常2英寸或4英寸）做好之后，要經過切割。

一片晶圓上可能有幾千甚至上萬個芯片。切割完之后，每顆芯片都要經過電性和光學測試。

每一步都得精密、穩定、干凈。LED芯片不是“拼裝”出來的，而是“長”出來的，一層層堆、一道道工藝修。
